CSZ顎式破碎機
高破碎比 | 運行可靠 | 安裝簡便 | 維護簡單
進料粒度：≤1500mm | 生產能力：55-1435t/h
應用領域：砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等。
處理物料：石灰石、鵝卵石、河卵石、玄武巖、鐵礦石、花崗巖、頁巖、建筑垃圾等。
山卓重工CSZ系列顎式破碎機采用模塊化、無焊接框架結構，因而賦予設備抗疲勞性、可靠性和多種安裝方式。再結合鑄鋼組件和球型滾動軸承，充分地保證了破碎作業的高產和低成本。無論何種破碎需要，從堅硬的強磨蝕性巖石到各種再生物料，您都能從CSZ系列顎式破碎機中找到解決方案。
CSZ系列顎式破碎機是一款具有生產能力和成本效益的粗碎破碎機。該設備主要是為了破碎堅硬的礦石和巖石，因此在操作環境相對較好的軟巖石破碎、回收利用和礦渣等破碎中，表現性能優異。焊接機架結構確保了其可靠性以及抗疲勞強度。即使在操作環境惡劣的采石場或礦山用途中，也可以確保無故障運行。

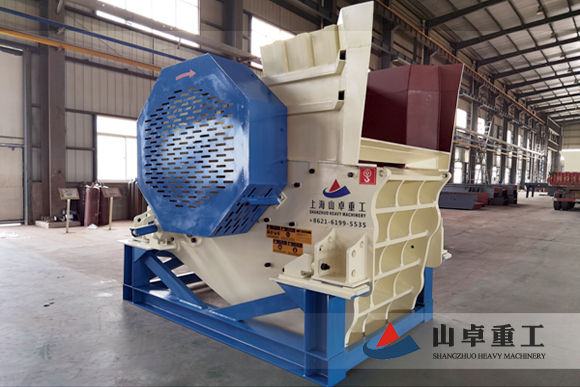

CSZ系列顎式破碎機圖片實拍

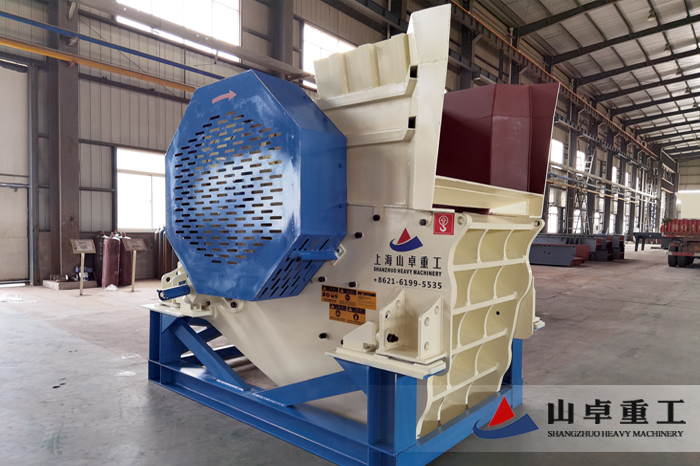

CSZ系列顎式破碎機

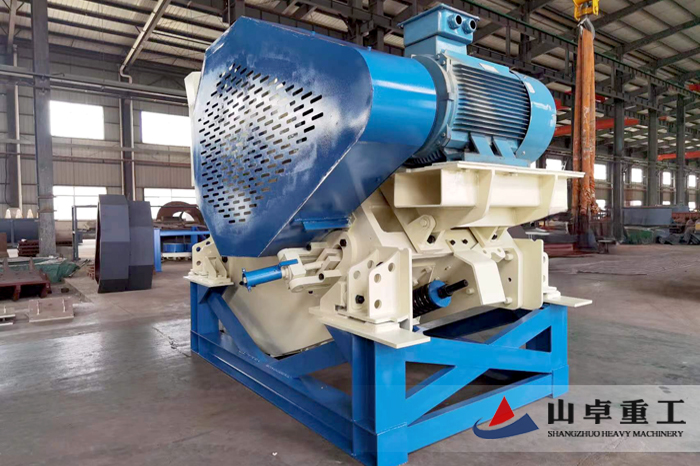

CSZ系列顎式破碎機應用廣泛

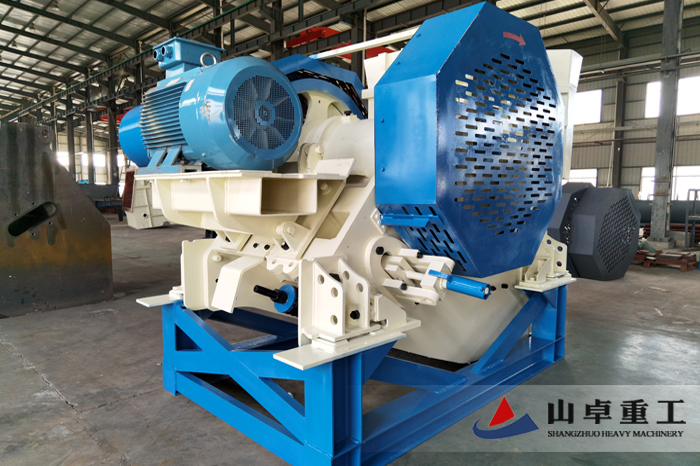

CSZ系列顎式破碎機生產廠家
-
性能特點
1、模塊式、無焊接框架結構：
CSZ系列顎式破碎機采用了模塊式、無焊接框架結構。兩塊熱軋鋼側板通過精密加工的堅固螺栓與機架牢固地栓接在一起，避免了設備在承受沖擊荷載時因應力集中點（比如焊接縫隙）而導致設備耐久性的縮短。2、整體鑄鋼軸承箱：
整體鑄鋼軸承箱能夠保證與破碎機架完全配合，并且還能避免對軸承架造成不必要的負荷，而這種不必要的負荷在2片式軸承箱結構中是不可避免的。3、高產量和破碎比：
CSZ系列顎式破碎機以強勁的動顎運動和破碎腔底部的長偏心距而著稱。偏心距由頂部至底部增大，由此提高產量和破碎比。4、提供耐用的軸承 ：
CSZ系列顎式破碎機都裝有較其他同級規格破碎機耐用的偏心軸軸承。其承載能力和迷宮式密封使軸承使用壽命大大延長。 -
工作原理
作為一款工業破碎及制砂生產線中常用的一款粗破機械，該顎式破碎機運轉工作時，主要是以電動機為動力，由三角皮帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內物料予以破碎，并通過下部的排料口將成品物料排出。
技術參數
|
技術規格 |
CSZ80 |
CSZ96 |
CSZ106 |
CSZ116 |
CSZ120 |
CSZ130 |
CSZ150 |
CSZ160 |
CSZ200 |
|
功率 |
75 |
90 |
110 |
132 |
160 |
160 |
200 |
250 |
400 |
|
轉速 |
350 |
330 |
280 |
260 |
230 |
220 |
220 |
220 |
200 |
|
破碎機自重*（kg） |
7670 |
9759 |
14350 |
18600 |
26000 |
40100 |
51200 |
76500 |
121510 |
|
破碎機工作重量**（kg） |
9520 |
11870 |
17050 |
21500 |
29300 |
44000 |
61430 |
88500 |
137160 |
|
給料口 |
|||||||||
|
寬度 |
800 |
930 |
1060 |
1150 |
1200 |
1300 |
1400 |
1600 |
2000 |
|
深度***（mm） |
510 |
580 |
700 |
760 |
870 |
1000 |
1200 |
1200 |
1500 |
注：*未配備選裝件；**配備選裝件；***給料口實際深度依腔型而有所不同。
|
|
CSZ80 |
CSZ96 |
CSZ106 |
CSZ116 |
CSZ120 |
CSZ130 |
CSZ150 |
CSZ160 |
CSZ200 |
|
破碎機通過量，有預篩粗碎 |
|||||||||
|
緊邊排料口 |
產能（t/h） |
||||||||
|
40mm |
55-75 |
|
|
|
|
|
|
|
|
|
50mm |
65-95 |
|
|
|
|
|
|
|
|
|
60mm |
80-110 |
105-135 |
|
|
|
|
|
|
|
|
70mm |
95-135 |
125-155 |
150-185 |
165-205 |
175-240 |
|
|
|
|
|
80mm |
110-150 |
140-180 |
165-215 |
180-235 |
195-270 |
|
|
|
|
|
90mm |
125-175 |
160-200 |
190-235 |
205-255 |
210-305 |
|
|
|
|
|
100mm |
140-190 |
175-225 |
205-265 |
225-285 |
235-325 |
270-369 |
|
|
|
|
125mm |
175-245 |
220-280 |
255-325 |
270-345 |
285-395 |
325-446 |
340-470 |
|
|
|
150mm |
210-290 |
265-335 |
305-385 |
320-405 |
340-475 |
380-523 |
400-555 |
430-610 |
|
|
175mm |
245-335 |
310-390 |
355-450 |
370-465 |
385-540 |
435-600 |
460-635 |
495-695 |
630-890 |
|
200mm |
|
|
395-500 |
410-520 |
|
490-677 |
520-720 |
560-790 |
710-1000 |
|
225mm |
|
|
|
|
|
545-754 |
580-800 |
625-880 |
785-1105 |
|
250mm |
|
|
|
|
|
600-831 |
640-880 |
685-965 |
865-1215 |
|
275mm |
|
|
|
|
|
|
|
745-1055 |
940-1320 |
|
300mm |
|
|
|
|
|
|
|
815-1145 |
1015-1435 |
|
|
CSZ80 |
CSZ96 |
CSZ106 |
CSZ116 |
CSZ120 |
CSZ130 |
CSZ150 |
CSZ160 |
CSZ200 |
|
破碎機通過量，無預篩粗碎 |
|||||||||
|
緊邊排料口 |
產能（t/h） |
||||||||
|
40mm |
63-86 |
|
|
|
|
|
|
|
|
|
50mm |
75-109 |
|
|
|
|
|
|
|
|
|
60mm |
92-127 |
121-155 |
|
|
|
|
|
|
|
|
70mm |
109-155 |
144-178 |
173-213 |
190-236 |
205-277 |
|
|
|
|
|
80mm |
133-179 |
156-212 |
190-242 |
207-270 |
237-321 |
|
|
|
|
|
90mm |
156-210 |
182-246 |
219-270 |
236-283 |
269-365 |
|
|
|
|
|
100mm |
179-242 |
209-283 |
231-313 |
259-328 |
303-409 |
316-428 |
|
|
|
|
125mm |
241-327 |
281-380 |
306-414 |
311-421 |
391-529 |
407-551 |
420-568 |
|
|
|
150mm |
309-417 |
357-483 |
387-523 |
389-527 |
484-654 |
503-681 |
521-705 |
599-811 |
|
|
175mm |
380-514 |
438-592 |
472-638 |
471-637 |
581-787 |
605-819 |
627-849 |
722-976 |
917-1241 |
|
200mm |
|
|
562-760 |
558-754 |
|
711-963 |
739-999 |
849-1149 |
1082-1464 |
|
225mm |
|
|
|
|
|
822-1112 |
855-1157 |
983-1331 |
1255-1699 |
|
250mm |
|
|
|
|
|
937-1267 |
975-1319 |
1121-1517 |
1437-1898 |
|
275mm |
|
|
|
|
|
|
|
1264-1710 |
1625-2199 |
|
300mm |
|
|
|
|
|
|
|
1411-1909 |
1820-2462 |
推薦產品
更多產品 >
產品配件
我們擁有完善的售后配件供應系統，為您提供公司所生產的礦山機械設備所有配件，型號齊全，性能可靠，穩定耐用。確保第一時間滿足客戶的配件更換需求，減少客戶停機維修時間。

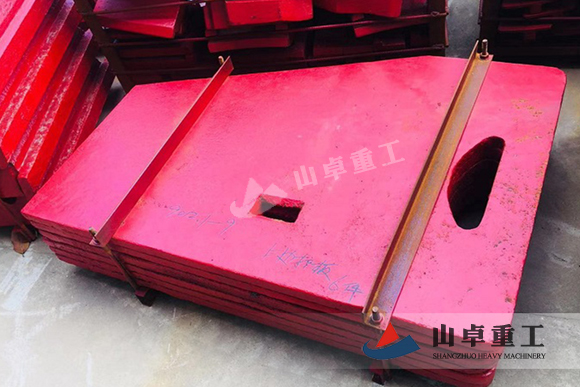

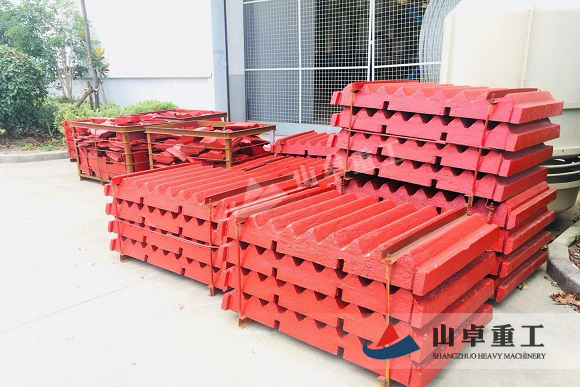

顎板
邊護板

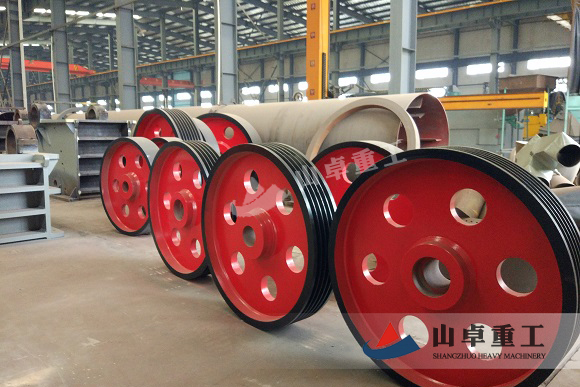

皮帶輪

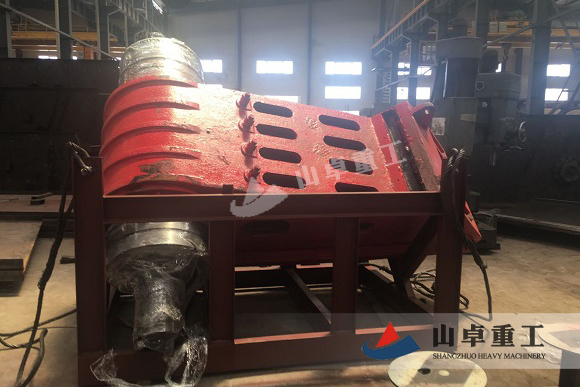

動顎
